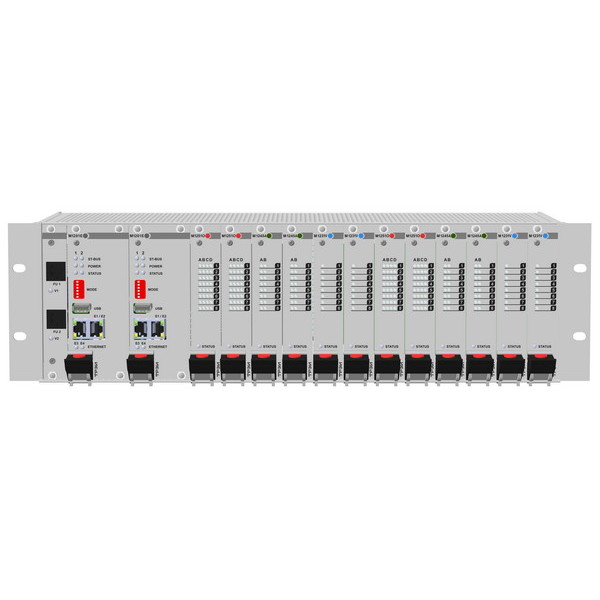

Серия модулей TREI-5B-04 STANDARD

Серия модулей предназначена для централизованных и распределенных систем.

Устройства программного управления TREI-5B-04 серии STANDARD предназначены для сбора и обработки аналоговых и дискретных информационных сигналов с первичных преобразователей и приборов в схемах автономного управления или в составе распределенной системы управления, а также для формирования и выдачи управляющих воздействий на объект управления.


Контроллеры разработаны для работы в ответственных системах, где требуется высокая надежность работы оборудования и позволяет производить многоуровневое резервирование: канал- модуль- каркас, включая процессорные мастер - модули, модули ввода/вывода, а также интерфейсные каналы связи.


Устройства являются аттестованными средствами измерения (Государственный реестр средств измерений №31404-08) и применяются в системах автоматического контроля и управления технологическими процессами на производственных предприятиях в различных отраслях промышленности, в том числе в системах противоаварийных блокировок и защит. Устройства могут работать в качестве информационно-управляющего устройства как автономно, так и в составе АСУТП.


Модули 12

M1201E ›

Мастер-модуль M1201E - программируемый промышленный контроллер серии TREI-5B-04 STANDARD

Подробнее
M1252D, M1252DR, M1252DS ›

Модули дискретного ввода, 32 канала. Предназначены для ввода дискретных сигналов напряжением 24В постоянного тока

Подробнее
M1243G ›

Модуль импульсного вывода, 16 каналов. Предназначен для формирования сигналов с широтно-импульсной модуляцией

Подробнее
M1251O, M1251OS ›

Модули дискретного вывода, 32 канала. Предназначены для коммутации электрических цепей постоянного тока с напряжением 24В

Подробнее
M1245A ›

Модуль аналогового ввода тока и напряжения, 16 каналов. Предназначен для измерения сигналов тока 0-20 мА, 4-20 мА напряжения 0-10 В

Подробнее
M1234A ›

Модуль аналогового ввода тока и напряжения, 8 каналов. Предназначен для измерения сигналов тока 0-20 мА, 4-20 мА и напряжения 0-10B

Подробнее
M1242TC ›

Модуль аналогового ввода напряжения и температуры, 16 каналов. Предназначен для измерения сигналов с помощью термопар и термопреобразователя сопротивления

Подробнее
M1231TR ›

Модуль аналогового ввода температуры и сопротивления, 8 каналов. Предназначен для ввода температуры с помощью термопреобразователей сопротивления и аналогового ввода сопротивления

Подробнее
M1231I ›

Модуль импульсного ввода,8 каналов. Предназначен для измерения параметров однополярного импульсного сигнала

Подробнее
M1231V ›

Модуль аналогового вывода тока и напряжения, 8 каналов. Предназначен для вывода сигналов тока 0-20 мА, 4-20 мА и напряжения 0-10 В

Подробнее
M1234V ›

Модуль аналогового вывода тока и напряжения, 8 каналов. Предназначен для вывода сигналов тока 0-20 мА, 4-20 и напряжения 0-10 В

Подробнее
Каркасы CR MR, CR6 MR ›

Каркасы предназначены для сбора мастер - модулей и модулей ввода,вывода в систему

Подробнее

Особенности

  • срок службы - не менее 15 лет;
  • максимальное количество каналов ввода/вывода на один мастер-модуль - 8128;
  • максимальное количество модулей ввода/вывода в контроллере - 254;
  • плотная посадка модулей в каркасе - 16 модулей или 12 модулей в каркасе с мастер – модулем;
  • широкие возможности реализации 100% многоуровневого резервирования системы;
  • система резервированного питания;
  • «горячая» замена оборудования – возможность замены мастер - модуля или модулей ввода/вывода без необходимости отключения системы;
  • автоматическое распознавание оборудования – «автоподхват» нового оборудования без необходимости его предварительной прошивки;
  • механическое кодирование модулей и разъемов – защита от неправильной установки;
  • подключение сигналов к модулям ввода/вывода с помощью терминальных панелей;
  • удобство монтажа и сборки шкафа на объекте - подключение производится при помощи многожильного спец. кабеля.

    • Технические характеристики

  • каркасное исполнение 19' , 4 варианта каркасного исполнения;
  • монтаж каркасов в стандартную стойку 19”;
  • монтаж терминальных панелей на DIN рейку;
  • рабочие условия эксплуатации 0...60°С или -40...60°С;
  • степень защиты оболочки - IP20;
  • индикация работы оборудования по каждому каналу;
  • интерфейс ST-BUS(N);
  • относительная влажность от 30% до 85 % при 35°C;
  • атмосферное давление от 84 до 106,7 кПа.

    • Документация

    TREI_5B_04_Standard_User_Manual_v2 1, 21.32 МБ Свидетельство о внесении Программно-аппаратного комплекса Устройства программного управления TREI-5B (УПУ TREI-5B) в реестр российского программного обеспечения PDF, 110.43 КБ Декларация о соответствии Устройств программного управления «TREI-5B» и контроллеров измерительных требованиям ТР ТС 0042011 и ТР ТС 0202011 PDF, 457.89 КБ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации для УПУ TREI-5B-04 PDF, 539.67 КБ

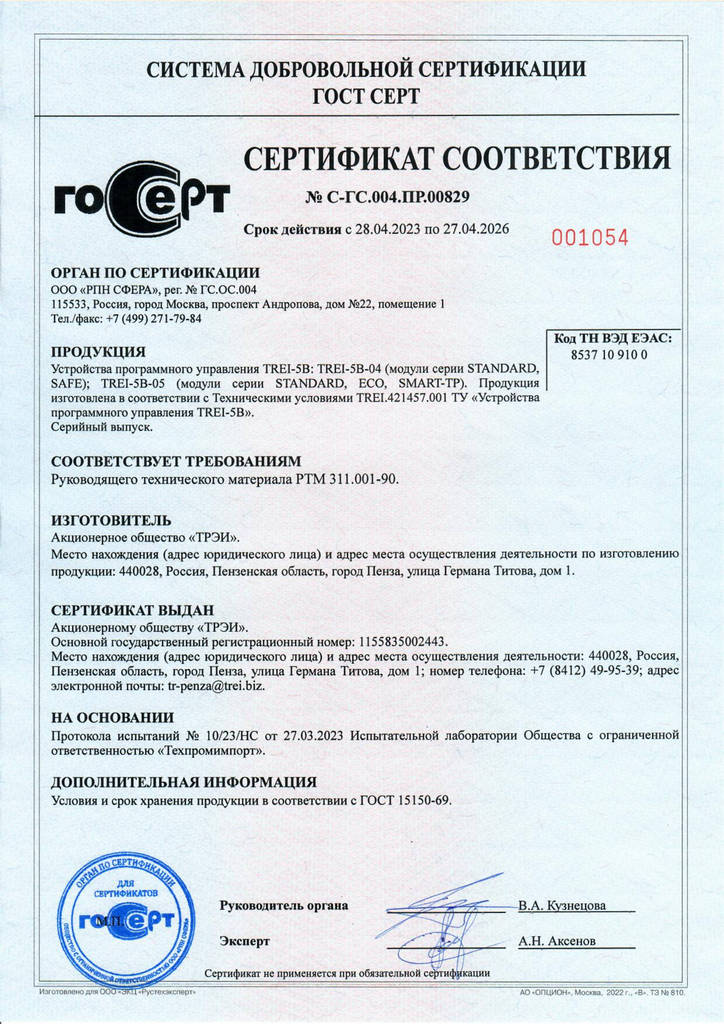

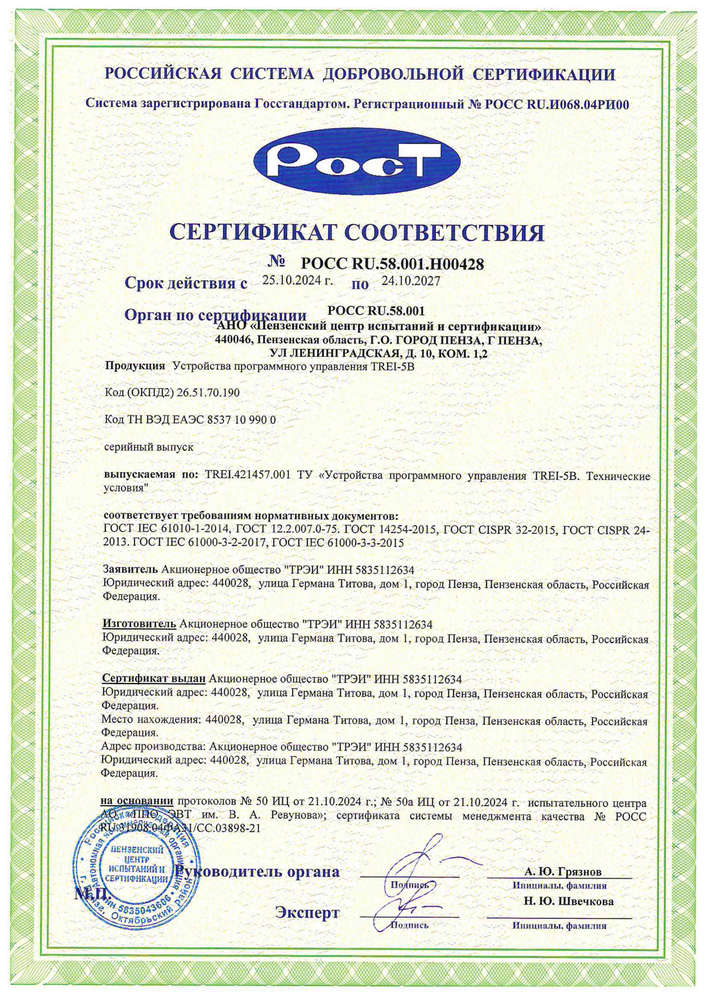

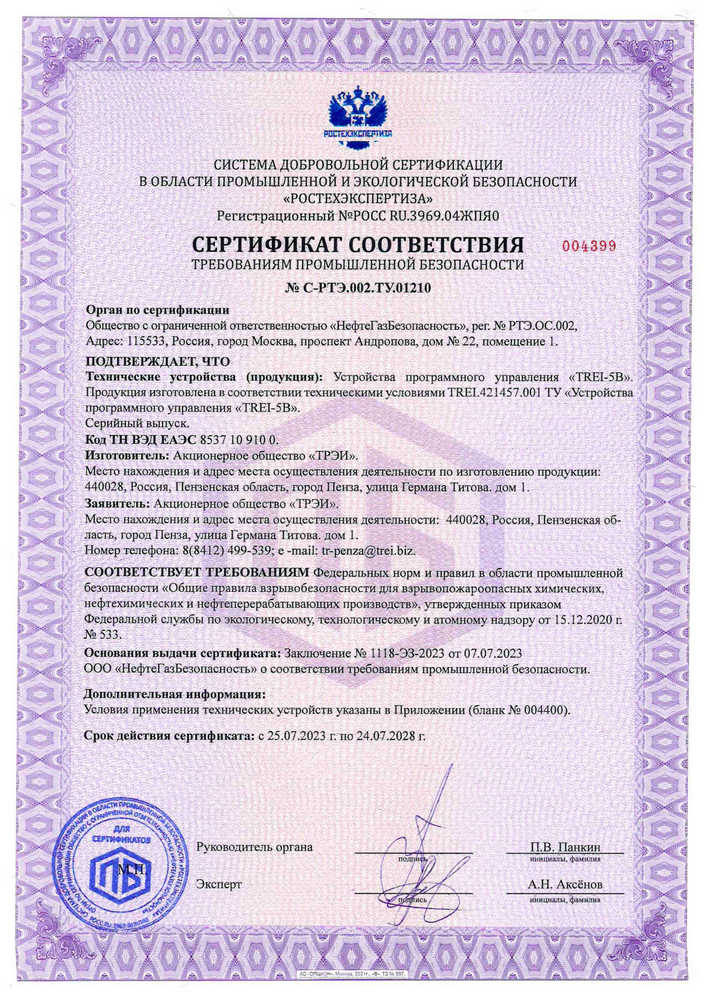

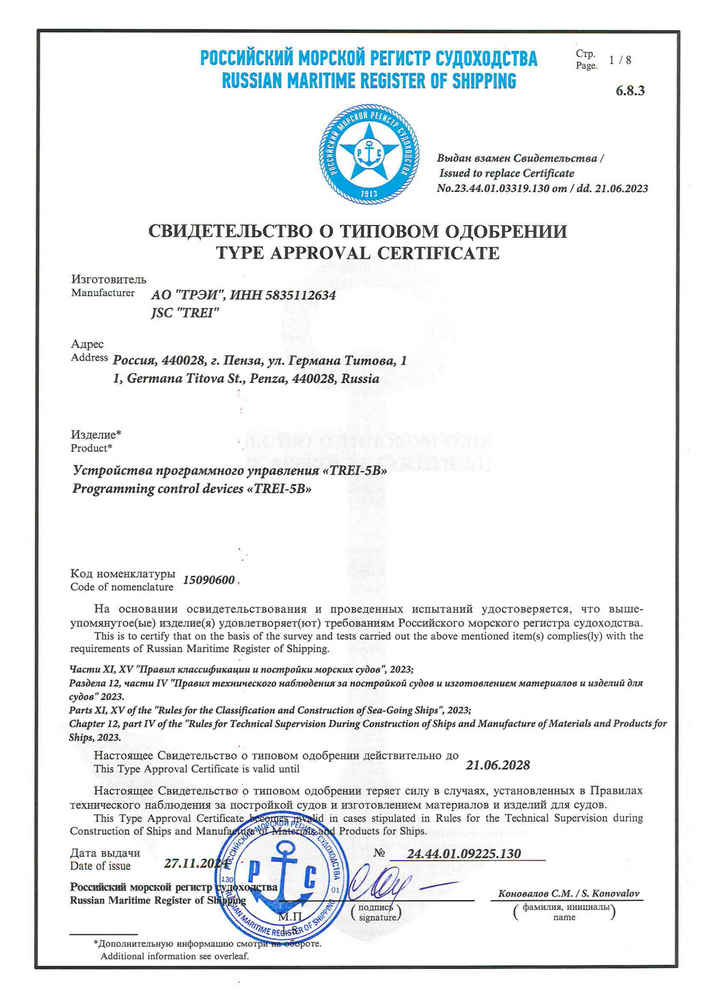

    Сертификаты
