M1231TR
Модуль аналогового ввода температуры и сопротивления, 8 каналов. Предназначен для ввода температуры с помощью термопреобразователей сопротивления и аналогового ввода сопротивления
Модуль аналогового ввода температуры и сопротивления с изолированными каналами M1231TR содержит 8 каналов и предназначен для аналогового ввода температуры с помощью термопреобразователей сопротивления и аналогового ввода сопротивления.
4-х проводная схема подключения позволяет напрямую подключать датчики без использования внешних компонентов.
3-х проводная схема подключения позволяет напрямую подключать датчики так же без использования внешних компонентов, с компенсацией сопротивления общего провода.
Технические характеристики
| Параметр | Значение | ... |
| Тип канала | аналоговый ввод температуры с помощью термопреобразователей сопротивления с подключением по 3-х и 4-х проводной схеме НСХ: 50M, 100M по ГОСТ 6651-94; 21, 23 по ГОСТ 6651-78, 50П, 100П, 50M, 100M, Pt 50, Pt 100, 100H по ГОСТ 6651-2009, аналоговый ввод сопротивления | ... |
| Дополнительная функция | Контроль обрыва внешних цепей | ... |
| Время преобразования, мс | 200 (3-х проводная схема) 20 (4-х проводная схема) | ... |
| Входное сопротивление канала, кОм, не менее | 350 | ... |
| Фильтрация | 120 мс | ... |
| Токовый задатчик | 420 мкА, встроенный | ... |
| Схема подключения термопреобразователя сопротивления | 3-проводная; 4-проводная | ... |
| Защита от превышения напряжения питания и перемены полярности | есть | ... |
| Разрядность АЦП, разрядов | 16 | ... |

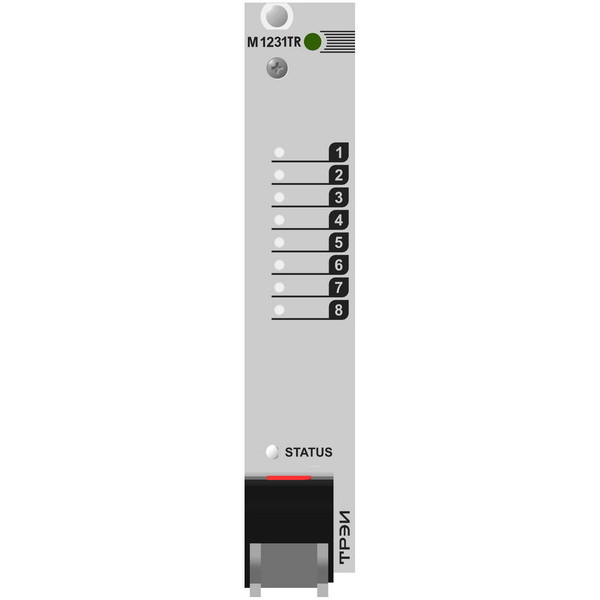

| Индикация | по каждому каналу | ... |
| Протокол обмена по шине ST-BUS | ST-BUS(N) | ... |
| «Горячая» замена модуля | есть | ... |
| Степень защиты оболочки | IP20 | ... |
| Температурный диапазон, °C | 0...60 или -40...60 | ... |

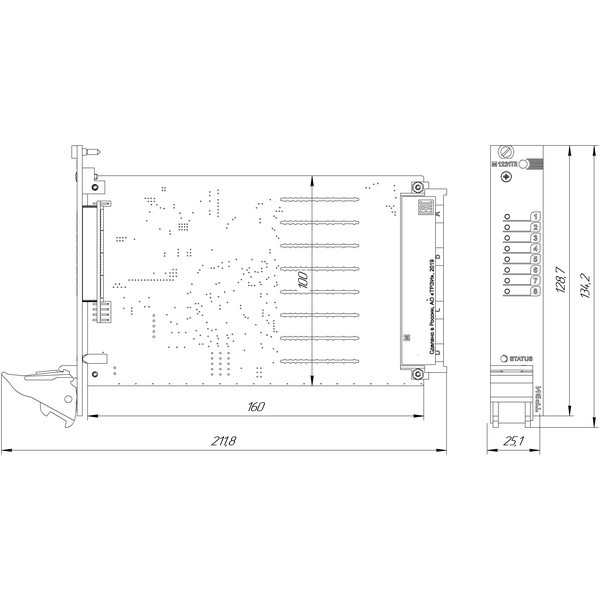

| Габариты, мм | 130 х 25 х 211 | ... |
