Модуль дискретного ввода 24 В AC/DC, 4 канала. Предназначен для ввода дискретных сигналов напряжением 24 В постоянного или переменного тока

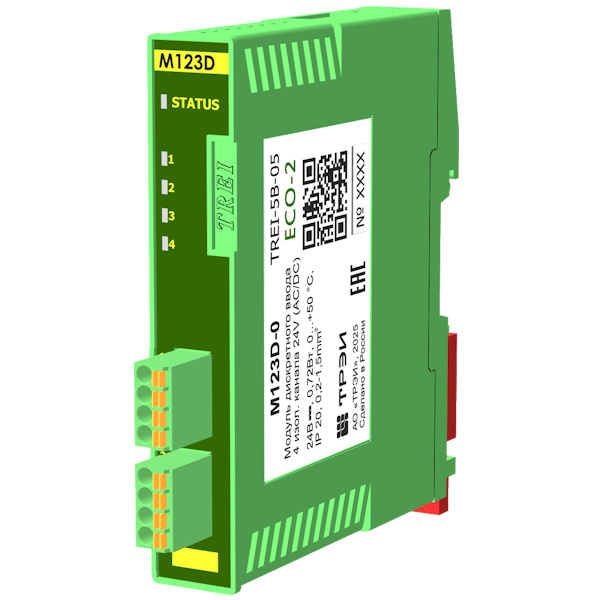

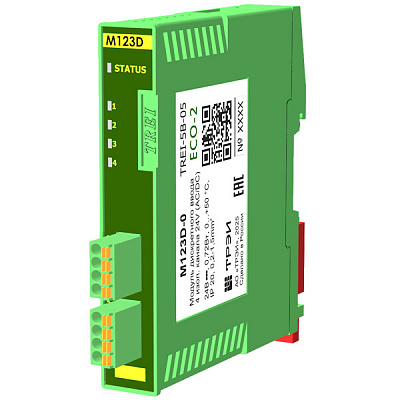

Модуль дискретного ввода M123D с изолированными каналами предназначен для ввода дискретных сигналов напряжением 24 В (AC/DС) постоянного или переменного тока, а также для сбора и передачи информации о состоянии каналов в мастер-модуль по шине ST-BUS.
Модуль дискретного ввода имеет в своем составе 4 канала. Каналы дискретного ввода имеют фильтрацию каждого дискретного канала с задаваемым временем фильтрации отдельно для переднего и заднего фронтов в интервале от 1 мс до 255 мс.
Технические характеристики
| Параметр | Значение |
| Тип канала | DI-24 |
| Число каналов | 4 |

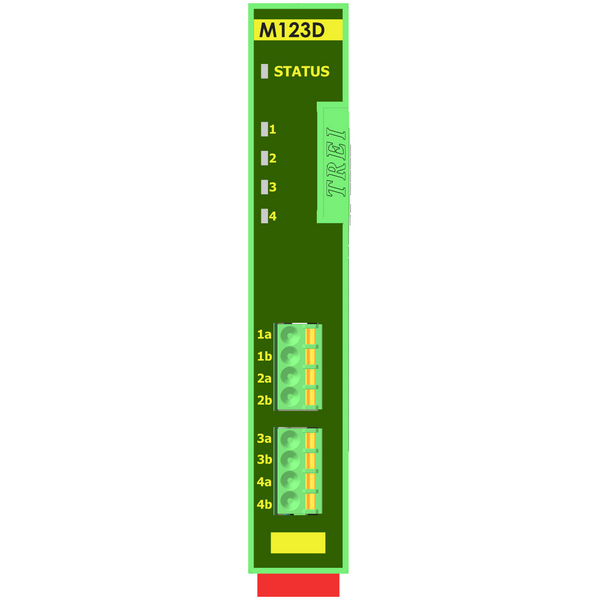

| Индикация | по каждому каналу |
| Защита от превышения напряжения питания и перемены полярности | есть |
| Номинальное входное напряжение, В | 24 (AC); 24 (DC) |
| Максимальное входное напряжение, В | 28 (AC) |
| Входной ток канала, мА: | |
| - AC (50 Гц) | 14,8 |
| - DC | 10,5 |
| Порог срабатывания: | |
| - лог. 0, DC/AC, В | 10,6/7,8 |
| - лог. 1, DC/AC, В | 10,9/8,3 |
| Электрическая прочность изоляции, В (DC) | между каналами и цепями питания модуля 1500 В, между каналами 1500 В, между шиной STBUS и внутренними цепями модуля 1000 В |
| Протокол обмена по шине ST-BUS | ST-BUS(N) |
| Входной ток канала, мА | 4,9 |
| Входной фильтр, мс | 0-254 (шаг 1 мс) |
| Время задержки, мс, не более | 1 |
| «Горячая» замена модуля | есть |
| Материал корпуса | пластик |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...50 или -40...50 |

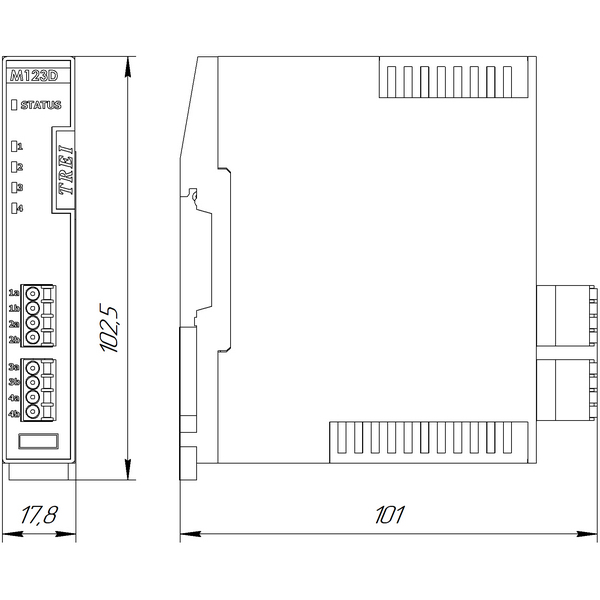

| Габариты, мм | 18 х 102 х 103 |
