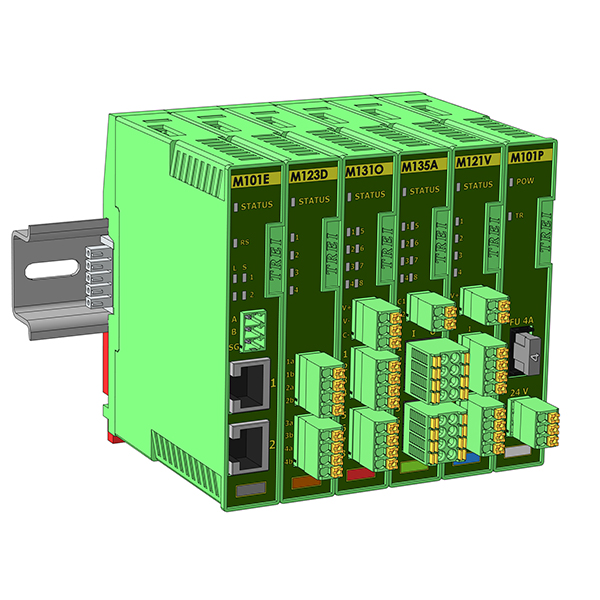

Серия модулей TREI-5B-05 ECO-2

Серия модулей предназначена для небольших локальных систем или части распределенных систем АСУТП.

Модули TREI-5B-05 ECO-2 представляют собой отдельное семейство модулей в составе контроллера TREI-5B-05 и открывают новые возможности применения контроллера.


Устройство программного управления TREI-5B-05 ECO-2 предназначено для сбора и обработки аналоговых и дискретных информационных сигналов с первичных преобразователей и приборов в схемах автономного управления или в составе распределенной системы управления, а также для формирования и выдачи управляющих воздействий на объект управления. Устройство является аттестованным средством измерения (государственный реестр средств измерений №31404-08) и применяется в системах автоматического контроля и управления технологическими процессами на производственных предприятиях в различных отраслях промышленности.


В состав модулей серии ECO-2 входят как интеллектуальные устройства (мастер-модули), которые выполняют обработку сигналов в соответствии с технологической программой, так и простые устройства ввода/вывода (модули ввода/вывода).

Модули 6

M101E ›

Мастер-модуль, является центральным вычислительным устройством системы TREI-5B-05 ECO-2

Подробнее
M131D ›

Модуль дискретного ввода, 8 каналов. Предназначен для ввода дискретных сигналов напряжением 24 В постоянного тока

Подробнее
M132D, M132DS ›

Модули дискретного ввода, 8 каналов. Предназначены для ввода дискретных сигналов напряжением 24 B постоянного тока

Подробнее
M142D ›

Модуль дискретного ввода с каналами с общей точкой предназначен для ввода дискретных сигналов напряжением 24 В постоянного тока

Подробнее
M132I ›

Модуль импульсного входа, 8 каналов. Предназначен для ввода импульсных сигналов напряжения 24 В постоянного тока

Подробнее
M123D ›

Модуль дискретного ввода 24 В AC/DC, 4 канала. Предназначен для ввода дискретных сигналов напряжением 24 В постоянного или переменного тока

Подробнее

Особенности

  • срок службы - не менее 15 лет;
  • максимальное количество каналов ввода/вывода на один мастер-модуль - 512;
  • максимальное количество модулей ввода/вывода в контроллере - 63;
  • прямое подключение сигналов с поля напрямую к клеммам модулей ввода/вывода;
  • питание модулей и обмен данными осуществляется через специальные разъемы, которые соединены между собой и закреплены на DIN-рейке, образуя шину питания и обмена;
  • «горячая» замена модулей – возможность замены модулей ввода/вывода без необходимости отключения системы;
  • защита от превышения напряжения питания и перемены полярности;
  • интеллектуальная защита выходов;
  • диагностика линий на обрыв и короткое замыкание.

    • Технические характеристики

  • рабочие условия эксплуатации 0...60°С или -40...60°С;
  • монтаж на стандартную DIN-рейку;
  • степень защиты оболочки - IP20;
  • индикация работы оборудования по каждому каналу;
  • интерфейс ST-BUS(N);
  • относительная влажность от 30% до 85 % при 35°C;
  • атмосферное давление от 84 до 106,7 кПа.

    • Документация

    TREI_5B_05_ECO_2_UserManual ZIP, 103.55 МБ Свидетельство о внесении Программно-аппаратного комплекса Устройства программного управления TREI-5B (УПУ TREI-5B) в реестр российского программного обеспечения PDF, 110.43 КБ Декларация о соответствии Устройств программного управления «TREI-5B» и контроллеров измерительных требованиям ТР ТС 0042011 и ТР ТС 0202011 PDF, 457.89 КБ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации для УПУ TREI-5B-04 PDF, 539.67 КБ Свидетельство о внесении Программно-аппаратного комплекса Устройства программного управления TREI-5B (УПУ TREI-5B) в реестр российского программного обеспечения (1) PDF, 110.43 КБ
