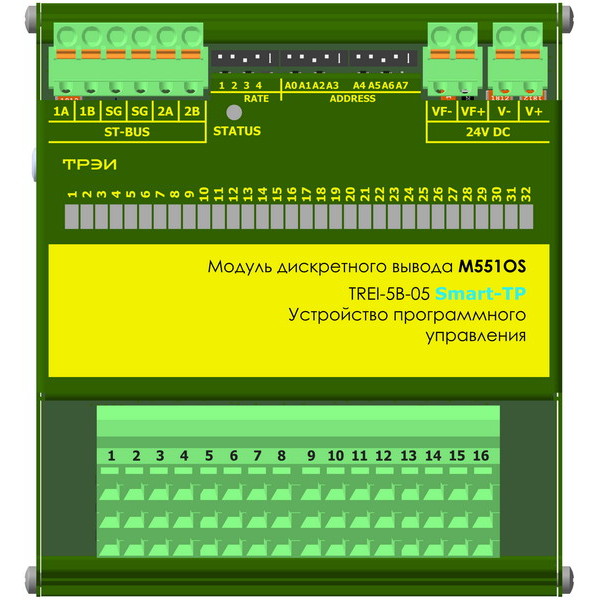

M551O, M551OS
Модули дискретного вывода M551O, M551OS с каналами с общей точкой «минус» предназначены для коммутации электрических цепей постоянного тока с напряжением 24 В.
Модули дискретного вывода имеют в своем составе 32 канала дискретного вывода. Управление каналами осуществляется с помощью мастер-модуля.
Модули имеют возможность подключения двух изолированных источников питания - для питания самого модуля и для питания цепей каналов.
В модулях можно установить таймаут связи с мастером. Если он установлен и нет запросов от мастера, то по истечению заданного времени все выходы переходят в безопасное состояние. Если таймаут не установлен и нет запросов от мастера, то выходы остаются в предыдущем состоянии.
Технические характеристики
| Параметр | Значение |
| Тип модуля | M551O / M551OS |
| Тип канала | DO-03-N / DO-03-NC |
| Число каналов | 32 |
| Диапазон коммутируемого напряжения, В | 24 (-15...+20%) |
| Максимальный коммутируемый ток, А: | |
| - на один канал; | 0,35 |
| - на весь модуль | 8 |
| Род тока | постоянный |
| Тип выхода (относительно подключения нагрузок) | с общим «минусом» |
| Номинальный ток утечки канала, мкА | 5 |
| Индикация | по каждому каналу |
| Защита от превышения напряжения питания и перемены полярности | есть |
| «Интеллектуальная» защита выходов от КЗ и перегрузки | есть |
| Защита выходов от перегрева | есть |
| Диагностика линии на обрыв и КЗ | - / есть |
| Контроль питания внешних цепей | есть |
| Сопротивление нагрузки, Ом | более 80 / от 80 до 6000 |
| Электрическая прочность изоляции В (DC) | между шиной ST-BUS и внутренними цепями модуля 1000 В, между цепями питания модуля и цепями питания каналов 1000 В, между всеми цепями и корпусом 1500 В |
| Время задержки, мс, не более | 1 |
| «Горячая» замена модуля | есть |
| Материал корпуса | металл |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...60 или -60...50 |

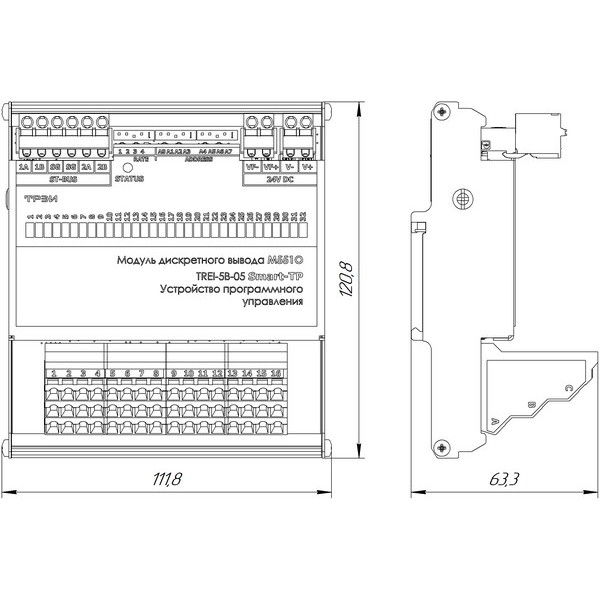

| Габариты, мм | 112 х 121 х 64 |
