Модуль импульсного вывода с изолированными каналами, предназначен для формирования сигналов с широтно-импульсной модуляцией

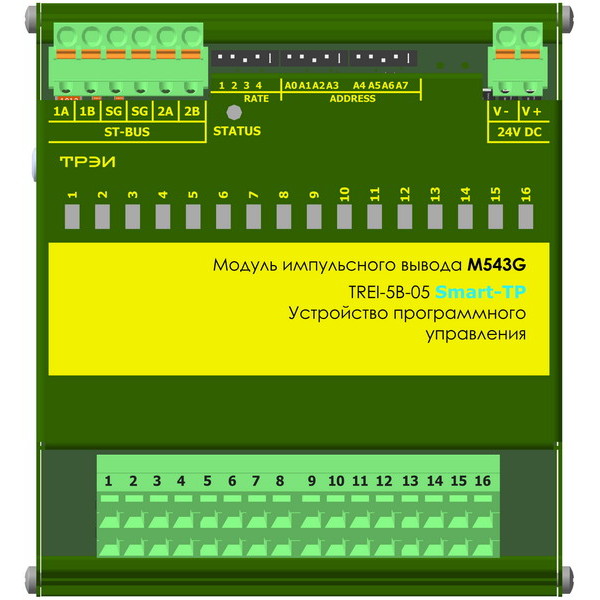

Модуль импульсного вывода с изолированными каналами M543G предназначен для формирования сигналов с широтно-импульсной модуляцией (ШИМ), а также вывода дискретных сигналов.
Модуль поддерживает возможность точной установки пользователем временных параметров формируемого сигнала ШИМ:
- периода импульсов,
- длительности,
- скважности и т.д.
Каналы модуля M543G с ШИМ-выходом могут быть программно установлены в одно из 4-х состояний:
- Работа каналов в режиме ШИМ в противофазе попарно;
- Работа в режиме дискретного выхода;
- Формирование непрерывной последовательности импульсов с заданными параметрами (ШИМ);
- Формирование определенного количества импульсов с заданными параметрами от 1 до 255.
Технические характеристики
| Параметр | Значение |
| Тип канала | DOH-G |
| Число каналов | 16 |
| Индикация | по каждому каналу |
| Диапазон коммутируемого напряжения, В | 5-32 |
| Максимальный коммутируемый ток, А | 2 |
| Род тока | постоянный |
| Тип выхода | изолированный |
| Номинальный ток утечки канала, мкА | 0,05 |
| Дискретность задания длительности и периода импульсов (тик), мс | 0,2 |
| Максимальная длительность периода импульсов, максимальная длительность импульсов, мс | 13107 |
| Минимальная длительность периода импульсов, мс | 2 |
| Минимальная длительность импульсов, мс | 1 |
| Защита выхода | КЗ, перегрузка, перегрев |
| Диагностика канала | есть |
| Электрическая прочность изоляции В (DC) | между каналами и цепями питания 2000 В, между каналами 1500 В, между шиной ST-BUS и внутренними цепями модуля 1000 В, между всеми цепями и корпусом 1500 В |
| Время задержки, мс, не более | 0,1 |
| «Горячая» замена модуля | есть |
| Материал корпуса | металл |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...60 или -60...50 |

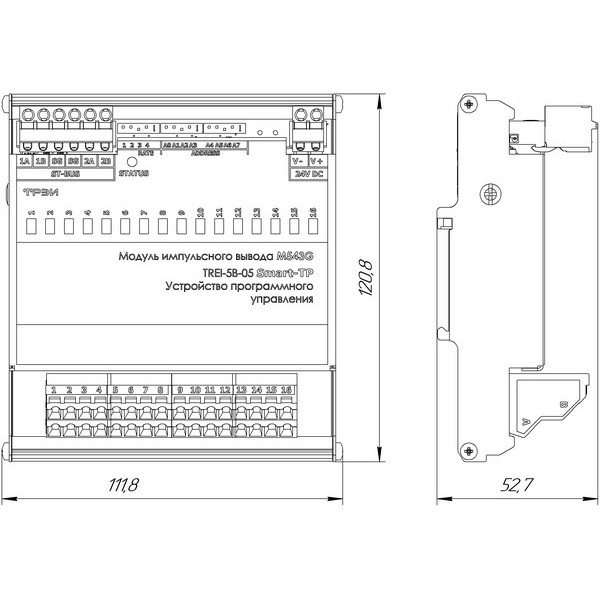

| Габариты, мм | 112 х 121 х 53 |
