Модуль дискретного ввода с изолированными каналами предназначен для вывода дискретных сигналов напряжением 24 В постоянного тока

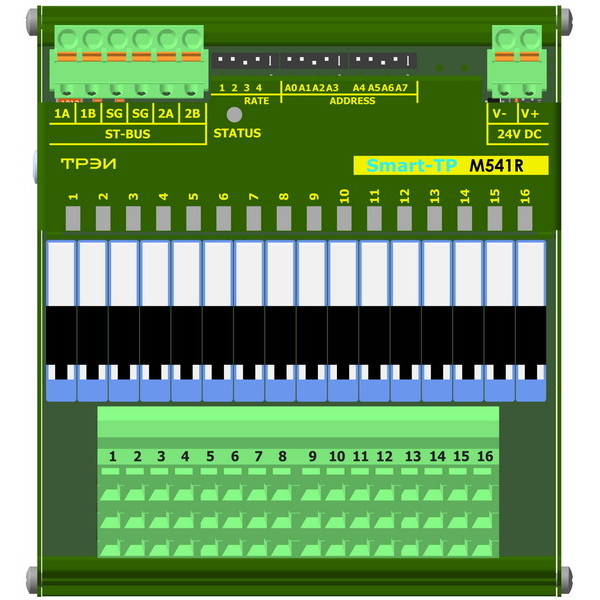

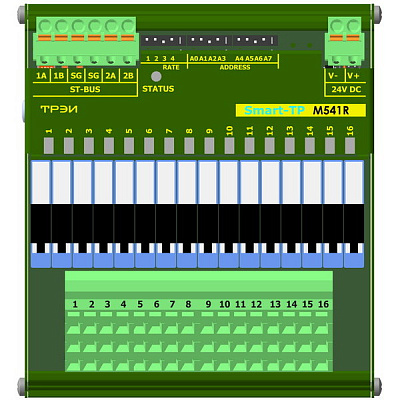

Модуль дискретного ввода M541D с изолированными каналами предназначен для вывода дискретных сигналов напряжением 24 В постоянного тока, а также для сбора и передачи информации о состоянии каналов в мастер-модуль.
Модуль ввода имеет в своем составе 16 каналов. Каналы дискретного ввода имеют фильтрацию каждого дискретного канала с задаваемым временем фильтрации отдельно для переднего и заднего фронтов в интервале от 1 мс до 255 мс
Технические характеристики
| Параметр | Значение |
| Тип канала | RO-220-50 |
| Число каналов | 16 |
| Индикация | по каждому каналу |
| Тип реле | электромеханическое |
| Тип выхода | переключающиеся контакты |
| Номинальное коммутируемое напряжение, В | 220 (AC/DC) |
| Максимальное коммутируемое напряжение, В | 250 (AC/DC) |
| Минимальная коммутируемая мощность/ напряжение/ток, мВт/В/мА | 500/12/10 |
| Максимальный коммутируемый ток, А | 5 |
| Максимальная коммутируемая мощность (резистивная нагрузка), ВА | 1500 |
| Максимальная коммутируемая мощность (индуктивная нагрузка), Вт | 185 |
| Механический ресурс, срабатываний | 10 000 000 |
| Электрический ресурс (коммутация 1500 ВА), срабатываний | 6x10 000 |
| Время включения/выключения, мс, не более | 5/3 |
| Электрическая прочность изоляции, В (DC) | между каналами и цепями питания модуля 2000 В, между каналами 1500 В, между шиной ST-BUS и внутренними цепями модуля 1000 В, между всеми цепями и корпусом 1500 В |
| «Горячая» замена модуля | есть |
| Материал корпуса | металл |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...60 или -60...50 |

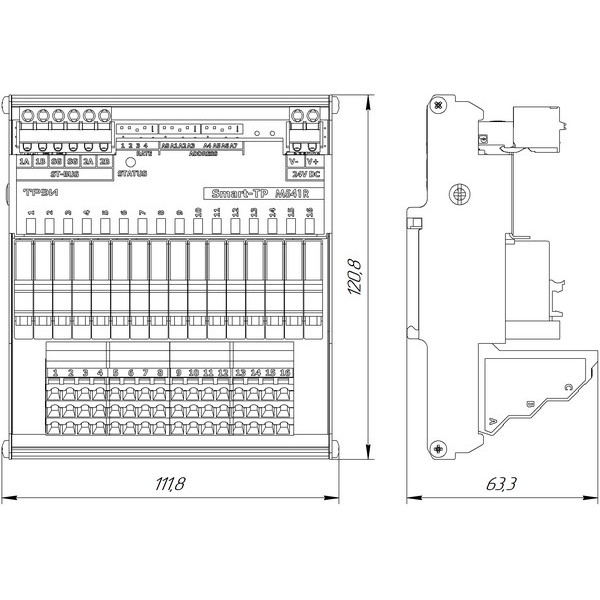

| Габариты, мм | 112 х 121 х 53 |
