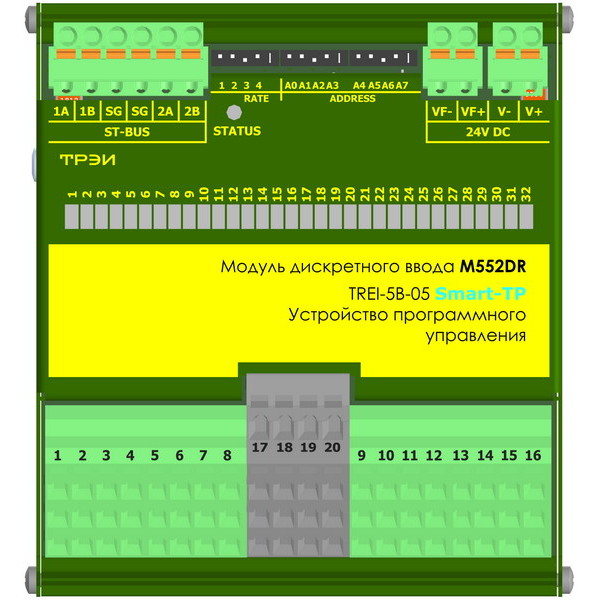

M552D, M552DR, M552DS
Модули дискретного ввода с каналами с общей точкой предназначены для ввода дискретных сигналов напряжением 24 В постоянного тока
Модули дискретного ввода M552D, M552DR, M552DS с каналами с общей точкой предназначены для ввода дискретных сигналов напряжением 24 В постоянного тока.
Модули дискретного ввода имеет в своем составе 32 канала дискретного ввода с общим “плюсом”.
Модуль имеет возможность подключения двух изолированных источников питания - для питания самого модуля и для питания внешних цепей каналов. Внутри модуля линия питания модуля и линия питания внешних цепей каналов гальванически изолированы.
Технические характеристики
| Параметр | Значение |
| Тип модуля | M552D / M552DR / M552-DS |
| Тип канала | DI-24-P / DI-24-P / DI-24-PC |
| Число каналов | 32 |
| Номинальное входное напряжение, В | 24 (DC) |
| Диапазон отклонения входного напряжения, В | 20-28 |
| Входной ток канала, мА, не более | 4,4 |
| Порог срабатывания: | |
| - лог. 0, В, не менее | 5 / 5 / - |
| - лог. 1, В, не более | 15 / 15 / - |
| Точность привязки времени, мс | - / 1 / 1 |
| Диагностика линии на обрыв, кз | - / - / есть |
| Электрическая прочность изоляции, В (DC) | между шиной ST-BUS и внутренними цепями модуля 1000 В, между цепями питания модуля и цепями питания каналов 1000 В, между всеми цепями и корпусом 1500 В |
| Протокол обмена по шине ST-BUS | ST-BUS(N) |
| Напряжение питания модуля, В (постоянного тока) | 24 (-15...+20%) |
| Напряжение питания каналов, В (постоянного тока) | 24 (-15...+20%) |
| Количество выходов для питания внешних цепей | 8 |
| «Горячая» замена модуля | есть |
| Материал корпуса | металл |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...60 или -60...50 |

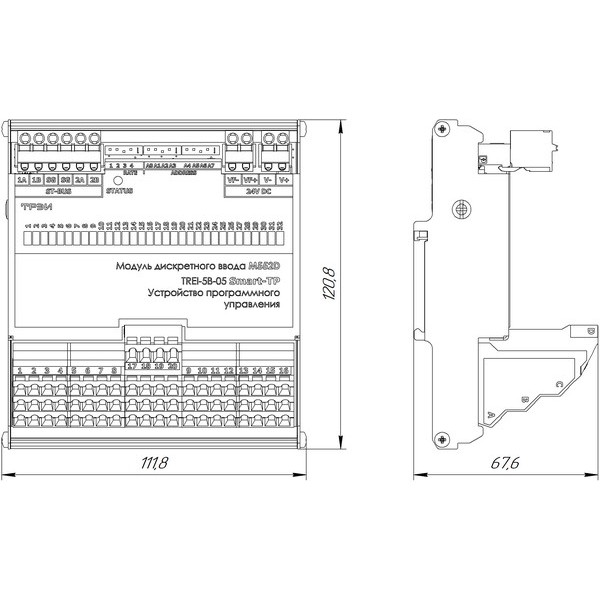

| Габариты, мм | 112 х 121 х 53 |
