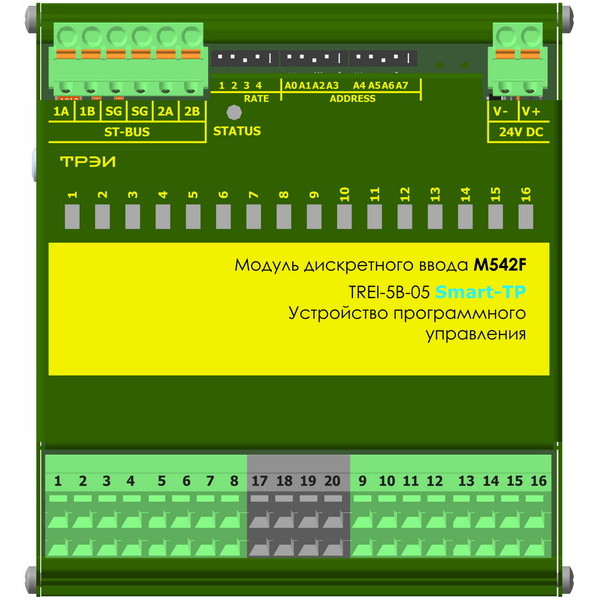

Модуль дискретного ввода M542F с каналами с общей точкой предназначен для ввода дискретных сигналов с напряжением 220 В постоянного и переменного тока
Модуль дискретного ввода M542F с каналами с общей точкой предназначен для ввода дискретных сигналов с напряжением 220 В постоянного и переменного тока.
Модуль M542F имеет в своем составе 2 группы по 8 каналов дискретного ввода, а также отдельные клеммы входов питания внешних цепей групп каналов (220 В AC/VDC). Общие цепи групп каналов объединены внутри модуля
Технические характеристики
| Параметр | Значение |
| Тип канала | DI-220 |
| Число каналов | 16 |
| Индикация | по каждому каналу |
| Защита от превышения напряжения питания и перемены полярности | есть |
| Номинальное входное напряжение, В | 220 (AC) 220 (DC) |
| Максимальное входное напряжение, В | 264 (AC) |
| Входной ток канала, мА: | |
| - AC (50 Гц) | 6,1 |
| - DC | 2,1 |
| Порог срабатывания: | |
| - лог. 0, DC/AC, В | 130/100 |
| - лог. 1, DC/AC, В | 176/155 |
| Электрическая прочность изоляции, В (DC) | между каналами и цепями питания модуля 2000 В, между шиной ST-BUS и внутренними цепями модуля 1000 В, между всеми цепями и корпусом 1500 В |
| Протокол обмена по шине ST-BUS | ST-BUS(N) |
| «Горячая» замена модуля | есть |
| Материал корпуса | металл |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...60 или -60...50 |

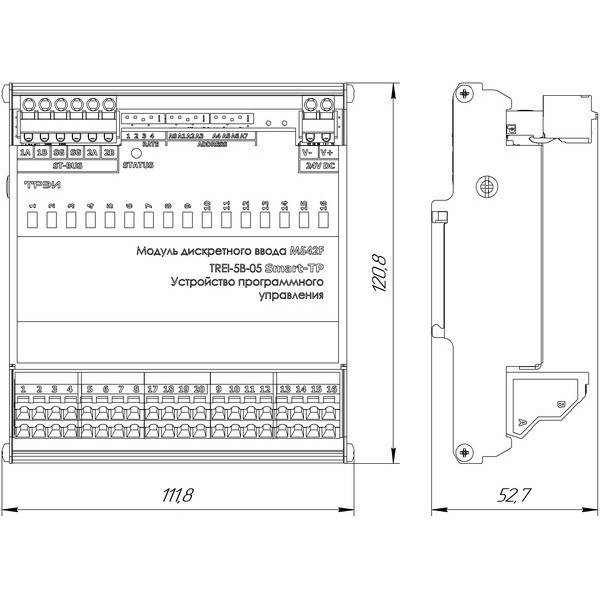

| Габариты, мм | 112 х 121 х 53 |
