Модуль дискретного ввода, 16 каналов. Предназначен для ввода дискретных сигналов напряжением 24 В постоянного тока

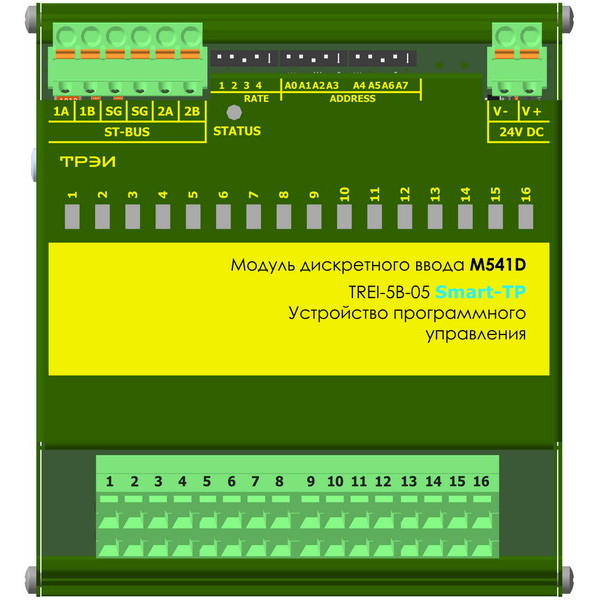

Модуль дискретного ввода M541D с изолированными каналами предназначен для ввода дискретных сигналов напряжением 24 В постоянного тока, а также для сбора и передачи информации о состоянии каналов в мастер-модуль.
Модуль ввода имеет в своем составе 16 каналов. Каналы дискретного ввода имеют фильтрацию каждого дискретного канала с задаваемым временем фильтрации отдельно для переднего и заднего фронтов в интервале от 1 мс до 255 мс.
Технические характеристики
| Параметр | Значение |
| Тип канала | DI-24 |
| Число каналов | 16 |
| Индикация | по каждому каналу |
| Защита от превышения напряжения питания и перемены полярности | есть |
| Номинальное входное напряжение, В | 24 |
| Максимальное входное напряжение, В | 28 (AC/DC) |
| Входной ток канала, мА: | |
| - AC (50 Гц) | 16 |
| - DC | 10,5 |
| Входное сопротивление, кОм: | |
| - AC (50Гц) | 1,8 |
| - DC | 2,3 |
| Порог срабатывания: | |
| - лог. 0, В, не менее | 5 |
| - лог. 1, В, не более | 15 |
| Защита от превышения напряжения и перемены полярности каналов | есть |
| Электрическая прочность изоляции, В (DC) | между каналами и цепями питания модуля 1500 В, между каналами 1500 В, между шиной STBUS и внутренними цепями модуля 1000 В |
| Протокол обмена по шине ST-BUS | ST-BUS(N) |
| Материал корпуса | металл |
| Вариант установки | DIN-рейка, тип ТН35 |
| Температурный диапазон, °C | 0...60 или -60...50 |

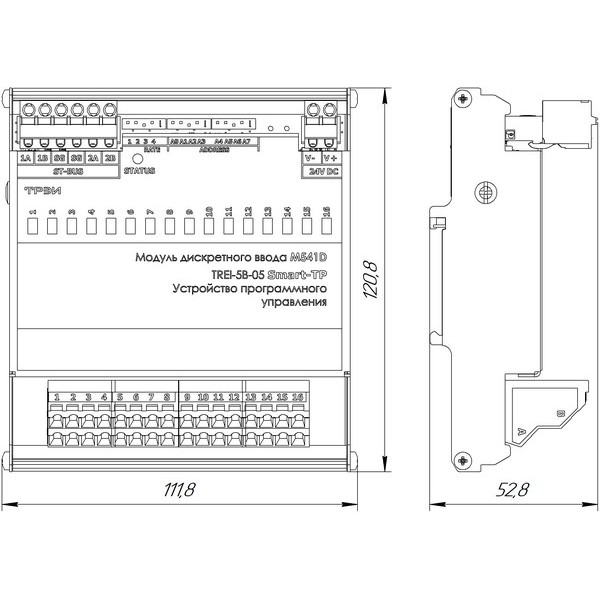

| Габариты, мм | 112 х 121 х 53 |
