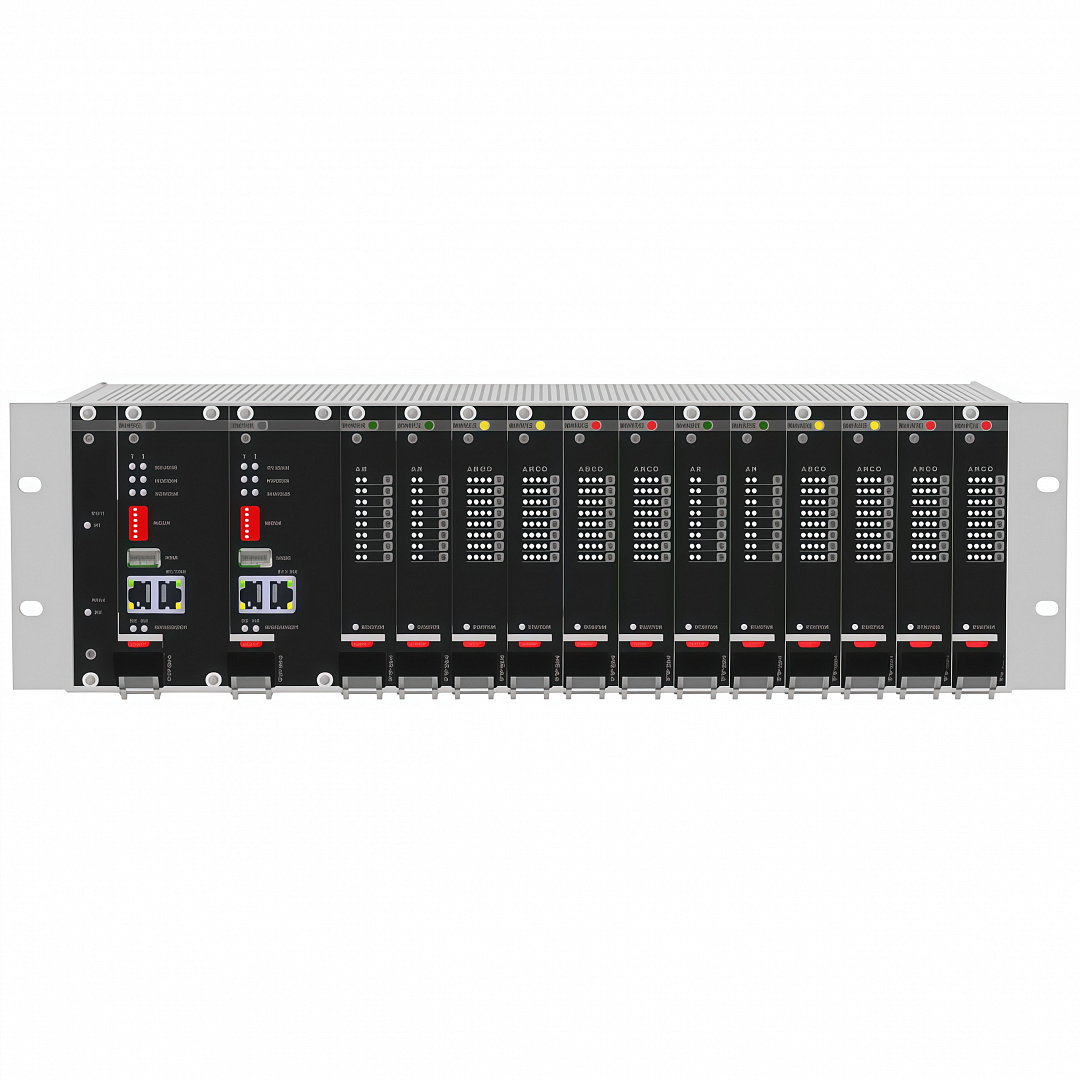

Серия модулей TREI-5B-04 SAFE (ПАЗ)
Серия модулей предназначена для применения в системах противоаварийных защит и блокировок.
Программируемый логический контроллер TREI-5B-04 SAFE представляет собой передовое решение для обеспечения противоаварийных защит и блокировок на промышленных объектах и в сложных автоматизированных системах. Серия модулей, разработанная с учетом современных требований безопасности, обеспечивает надежный контроль за технологическими процессами и уменьшает риск возникновения аварийных ситуаций на сложных технологических объектах.
Необходимость применения систем ПАЗ устанавливается «Общими правилами взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденных приказом Ростехнадзора №533 от 15.12.2020.
Модули серии SAFE соответствуют стандартам безопасности SIL2/SIL3 и требованиям ГОСТ Р МЭК 61508-1-2012 (УПБ 1-3), ГОСТ Р МЭК 61508-2-2012 (УПБ 1-3), ГОСТ Р МЭК 61508-3-2012 (УПБ 1-3), ГОСТ Р МЭК 62061-2015 (ПТУПБ 1-3), ГОСТ ISO 13849-1-2014, ГОСТ Р МЭК 61784-3-2015.
Модули 12
M401E ›
Мастер-модуль M401E является центральным вычислительным устройством системы TREI-5B-04 серии SAFE
Подробнее
M452D ›
Безопасный модуль дискретного ввода M452D предназначен для ввода дискретных сигналов напряжения постоянного тока
Подробнее
M451O ›
Безопасный модуль дискретного вывода M451O предназначен для коммутации электрических цепей постоянного тока напряжением 24В
Подробнее
M445A ›
Безопасный модуль аналогового ввода тока M445A предназначен для измерения сигналов постоянного тока в диапазонах 0-20мА и 4-20 мА
Подробнее
M431V ›
Безопасный модуль аналогового вывода тока M431V предназначен для вывода сигналов постоянного тока в диапазоне 4-20 мА
Подробнее
M441R ›
Безопасный модуль релейного вывода M441R предназначен для коммутации электрических цепей постоянного/переменного тока напряжением 24В/250В соответственно
Подробнее
TPDI, TPDI.1 ›
TPDI, TPDI.1 - терминальные панели дискретного ввода служат для подключения внешних датчиков, выдачи питания в линию и передачи сигналов в модуль M452D
Подробнее
TPDO, TPDO.1 ›
TPDO, TPDO.1 - терминальные панели дискретного вывода для подключения внешних цепей нагрузки к модулю M451O
Подробнее
TPAI, TPAI.1 ›
TPAI, TPAI.1 - терминальные панели аналогового ввода, предназначены для подключения внешних датчиков, выдачи питания в линию и передачи сигналов в модуль M445A
Подробнее
TPPWR ›
TPPWR - панель источника питания предназначена для питания канальной части модулей M452D, M445A и имеет на выходе 16 линий питания с токовым ограничителем
Подробнее
TPAO, TPAO.1 ›
TPAO, TPAO.1 - терминальные панели аналогового вывода предназначены для передачи токовых сигналов от модуля M431V
Подробнее
TPRO.1 ›
Терминальная панель релейного вывода TPRO.1 предназначена для подключения к модулю M441R
Подробнее
Особенности
Надежность:
срок службы - не менее 20 лет;
самодиагностика аппаратного обеспечения;
безопасная связь с модулями ввода/вывода через терминальные панели;
дублирование мастер - модулей;
дублирование модулей ввода/вывода;
система дублированного электропитания - внешнее дублированное питание от двух независимых источников питания;
прекращение работы системы управления приводит установку в безопасное состояние;
межконтроллерный обмен, предназначенный для передачи данных, связанных с безопасностью, между мастер-модулями, управляющими одним или разными (связанными) технологическими процессами удовлетворяет требованиям функциональной безопасности согласно ГОСТ Р МЭК 61784-3-2015;
дублированное подключение к сетям Ethernet через RJ45, интерфейс 1000BASE-T 10/100/1000 Мбит/с.
Гибкость конфигурации:
максимальное количество каналов ввода/вывода на один мастер-модуль - 8064;
максимальное количество каркасов контроллера - 16;
максимальное количество модулей ввода/вывода в контроллере - 252 (126 основных + 126 резервных);
«горячая» замена оборудования – возможность замены мастер - модуля или модулей ввода/вывода без необходимости отключения системы;
автоматическое распознавание оборудования – «автоподхват» нового оборудования без необходимости его предварительной прошивки;
механическое кодирование модулей и разъемов – защита от неправильной установки.
Технические характеристики
Документация
TREI_5B_04_SAFE_User_Manual_U2_v 2, 3.72 МБ
Свидетельство о внесении Программно-аппаратного комплекса Устройства программного управления TREI-5B (УПУ TREI-5B) в реестр российского программного обеспечения PDF, 110.43 КБ
Декларация о соответствии Устройств программного управления «TREI-5B» и контроллеров измерительных требованиям ТР ТС 0042011 и ТР ТС 0202011 PDF, 457.89 КБ
Заключение о подтверждении производства промышленной продукции на территории Российской Федерации для УПУ TREI-5B-04 PDF, 539.67 КБ

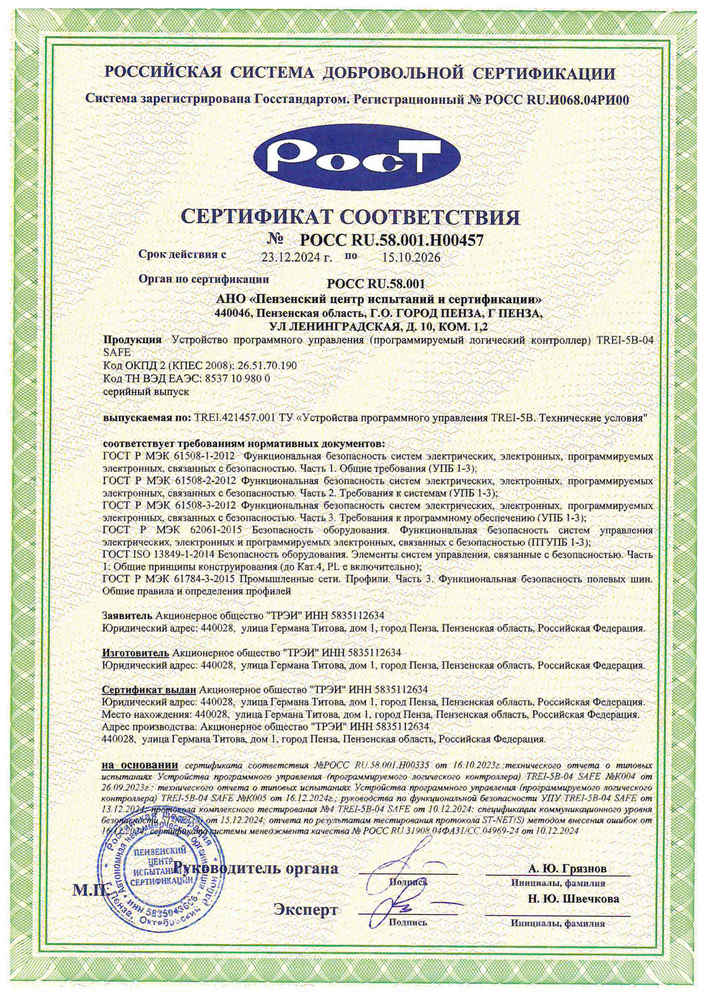

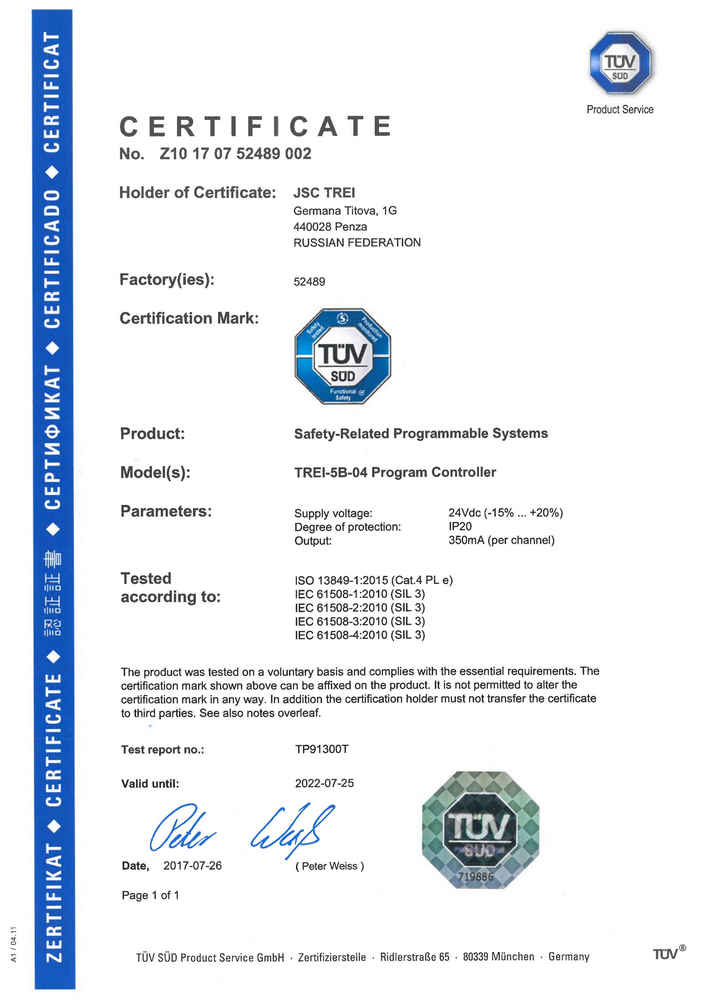

Сертификаты
